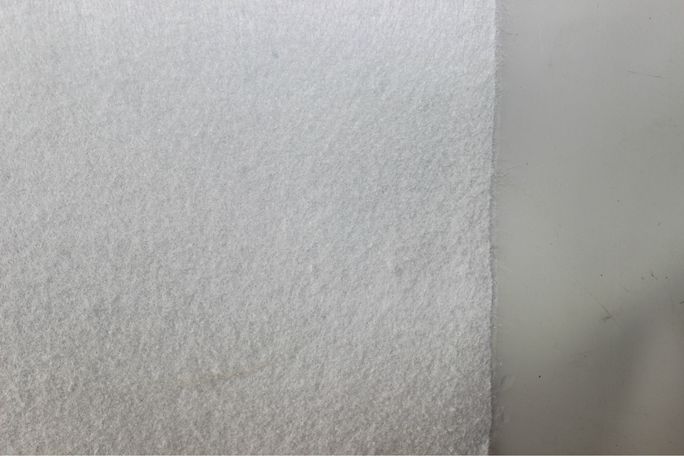

聚氯乙烯（简称PVC）防水卷材是以聚氯乙烯为主要原料，加入增塑剂、抗氧剂、紫外线吸收剂等助剂加工而成的新型高分子防水卷材。九阳公司生产的产品宽幅主要为1.05m，2.05m，2.10m，厚度主要有0.8mm，1.0mm，1.2mm，1.5mm，2.0mm（特种规格可定做），产品性能稳定，质量可靠，施工方便。

适用于工业与建筑业和各种屋面防水、公路隧道、防空洞、粮仓、垃圾厂、地铁、地下室、水库、堤坝、废水处理等建筑的防水工程。

1、使用寿命长，耐老化，屋面材料可使用20年以上，地下可达50年之久。

2、卷材幅面宽，拉伸强度高、延伸率大、对基层伸缩或开裂变形的适应性强。

3、可焊接性好，采用先进的热风焊接技术、即使经数年风化亦可焊接、焊缝牢固可靠。

4、良好的水蒸气扩散性、冷藏物易于排释，留在基层的湿气易于排出。耐根系穿透、耐化学腐蚀、耐老化。

5、低温柔性和耐高温性能好，低温-20℃仍能保持良好的柔韧性，高温无流淌现象。

6、可热风焊接，可冷施工，机械化程度高，操作方便。

A、粘结法：用胶黏剂将卷材直接粘于基层上，全粘法是将PVC卷材平整顺直地放置在基层上，纵向搭接宽度为100mm；横向采用对接处理，上面用200mm~300mm宽的PVC卷材搭接。在基层与PVC卷材表面涂胶粘剂，待胶粘剂干至不粘手时（约3~4min），使预粘面粘合，用压辊压实，粘好一端，再粘另一端，最后接缝用焊枪焊好即可。

B、空铺法：卷材和基层仅在四周指定的宽度内粘结。

施工时，首先进行预铺。（参展全粘法），纵向搭接宽度为100mm，横向采用对接处理，上面用200mm~300mm宽的PVC卷材搭接、焊接。

C、机械固定法：采用机械紧固件将卷材和基层连接的方法。

施工时，首先进行预铺。纵向搭接宽度为100mm，其中的50mm用于固定件，使固定件覆在防水层下，按照间距计算，再打孔，直径略小于固定钢钉的外径，把固定件就位，用电动螺丝刀加固，依次类推，焊接每一个搭接边；横向采用对接处理，上面用200mm~300mm宽的PVC搭接、焊接。

焊接工艺：焊嘴与焊接方向成45°角，压辊与焊嘴平行，并保持一定的间距（大约5mm）辊压速度不宜太快，小焊嘴（宽度20mm）一般施焊两道，每道焊接宽度为15mm~20mm，大焊嘴（宽度25mm），焊接前应强焊一道，宽度不宜太大，焊接边缘应有熔浆溢出，但不得烧焦。

 注意事项

1、焊接时不得损害非焊接部位的卷材。

2、在屋面拐角、天沟、水落口、屋脊、卷材搭接、收头等节点部位，要仔细铺平、贴紧、压实、收头牢靠、符合设计要求和屋面工程技术范围等有关规定，在屋面拐角、天沟、水落口、屋脊等部位要加铺卷材附加层。

3、建材铺贴要避免过度拉紧和皱折，基层与卷材间排气要充分，横向两侧排气后用辊子压平粘实。

4、卷材搭接宽度和铺贴要顺直，同时要严格按照基层所弹标线施工。

5、严禁在雪天、雨天和五级风以上时施工，应注意防火。

6、铺贴卷材时，应与配套产品一起使用，禁止接触引起聚烯烃性能变化的化学物质。

 贮存运输

卷材应在通风良好处贮存，立放或平放，立放不超过一层，平放不超过五层；产品不应与影响卷材质量的物质接触。贮存期自生产之日起不超过一年。运输过程中卷材应平放，不应超高。

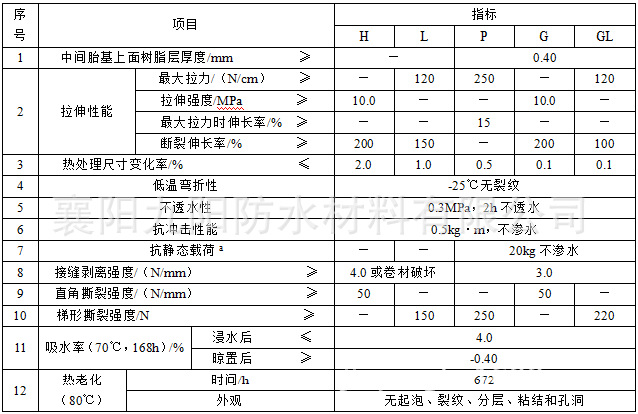

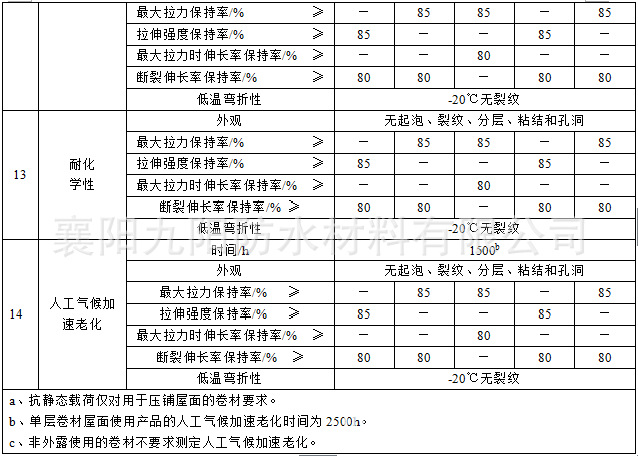

技术性能指标（执行GB12952—2011）
