九阳牌JS聚合物水泥防水涂料是总结吸收国内外防水材料技术研发的，由高分子有机液料和无机粉料复合而成的双组分防水涂料。它综合了有机材料的弹性高和无机材料耐性好等特点，涂覆后可形成高弹高强的防水涂膜层，并具有施工简便等优点。

1、无毒、无害、无污染；

2、涂层弹性大、耐水、耐久性优异；

3、可在潮湿或干燥的多种材质的基面上直接施工；

4、施工简单、工期短。

 技术性能指标

1、可在潮湿或干燥的基面上直接施工（砖石、砂浆混凝土、金属、各种保温层及各种防水层）；对于各种新旧建筑物及构筑物均可使用（如：地下室、隧道、桥梁、水库、水池等）。

2、可用于房屋的屋顶、外墙、屋面及厕浴间等防水工程。

3、该料按液料：粉料=10：7调成腻子状，也可作为粘结、密封材料，用于马赛克、瓷砖等。

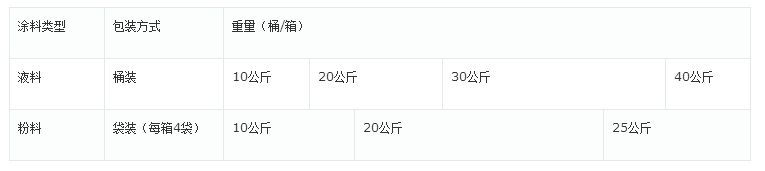

液料应存放在5℃以上的阴凉处，粉料应存放于干燥处。液料与粉料的保质期为12个月。

质量要求与工程检验：

1、防水施工完毕后，应认真检查工程各部分，涂膜防水层不应有裂纹、脱皮、鼓泡、皱皮、流淌现象。厚度符合设计要求，可割取实样用卡尺检测。

2、蓄水试验，须待涂层干固后进行，一般情况需48小时以上，不通风，潮湿环境干固时间略长。厕浴间防水完工后蓄水24小时不渗漏为合格。屋面防水完成后排水系统应畅通，无渗漏为合格（在雨水或持续淋水2小时以上进行检查，有条件应做24小时蓄水试验）。

施工条件：

不宜在0℃以下或雨中进行施工，不宜在特别潮湿又不通风的环境中施工，否则影响涂膜效果。

施工方法：

基面处理：基面要求必须要牢固，干净平整，无明水，无渗漏。凹凸不平及裂缝需先找平，若有渗漏应先进行堵漏处理，阴阳角应做成圆弧角。
 配料：按所选工法的规定取料，搅拌均匀到无生粉及团粉，搅拌时间约5分钟左右，最好不要用手工搅拌。打底层涂料重量配比为液料：粉料：水=10：7：14，其它涂层涂料的重量配比为液料：粉料：水=10：7：0～2（根据实际情况而加水或不加也行）；上层涂料中可加入颜料以形成彩色涂层，颜料重量应为粉料重量的10%以下，在规定的加水范围内，斜面，顶面，立面施工应不加水，以保证能挂足涂料，平面施工可多加些水，以保涂层平整。

 涂覆：根据工程的特点和要求，选择适用的工法，按规定进行施工，各层之间间隔以前一层涂膜干固不沾为准，在20℃露天条件下，不上人施工约需3小时，上人施工约需5小时，现场湿度大、温度低、通风差，干固时间长些，反之短些。

 清洗：

在施工间歇或结束时，应及时用水清洗所有沾有涂料的工具及工作服，否则待涂料干固后很难清理干净。

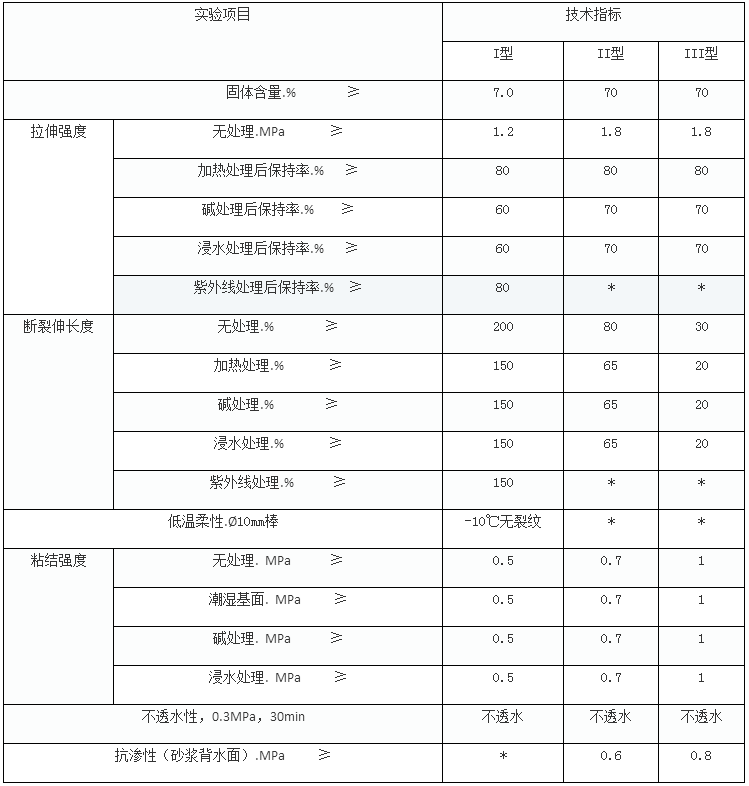

聚合物水泥防水涂料物理力学性能指标（执行标准：GB/T23445-2009）:
